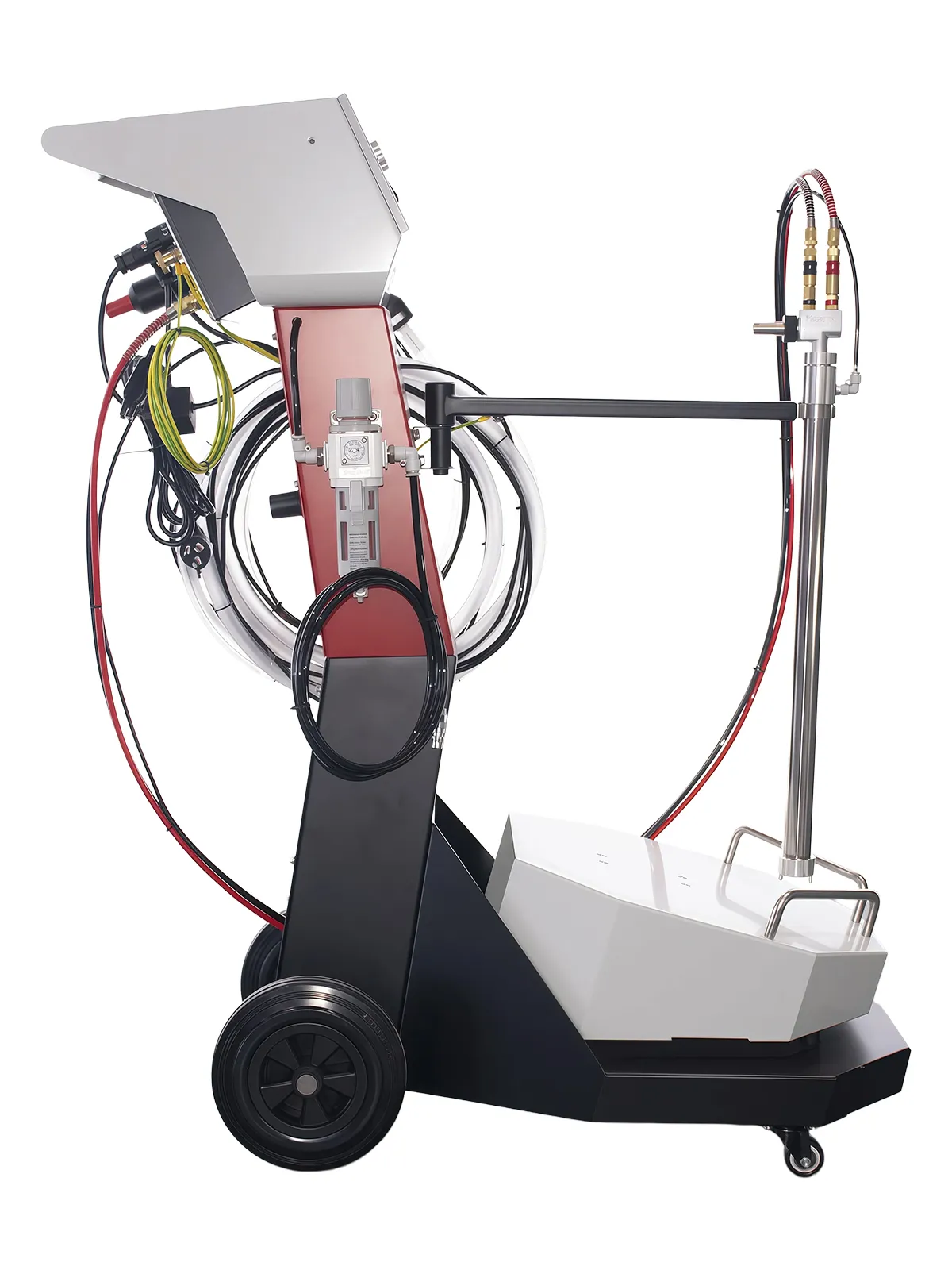

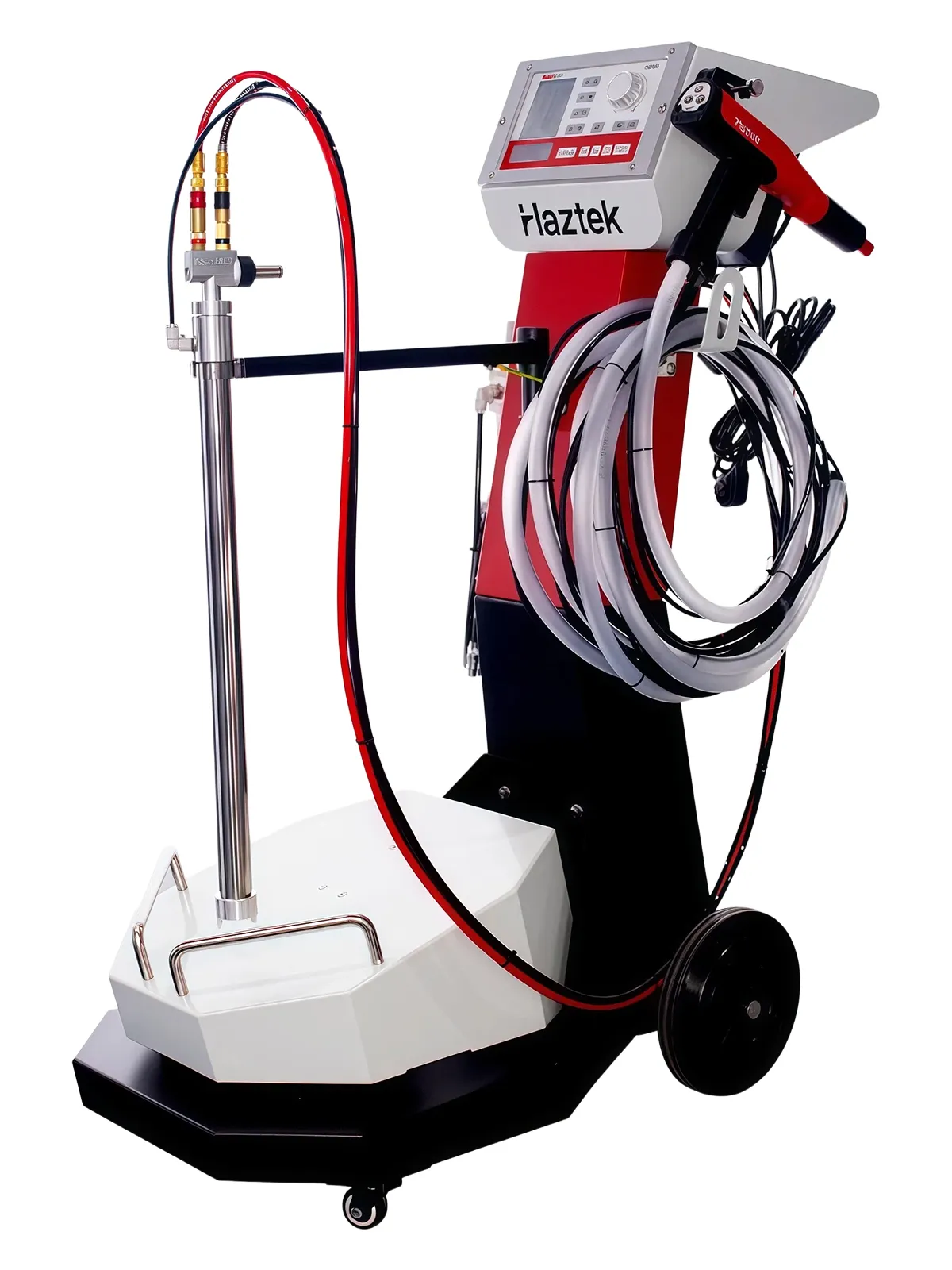

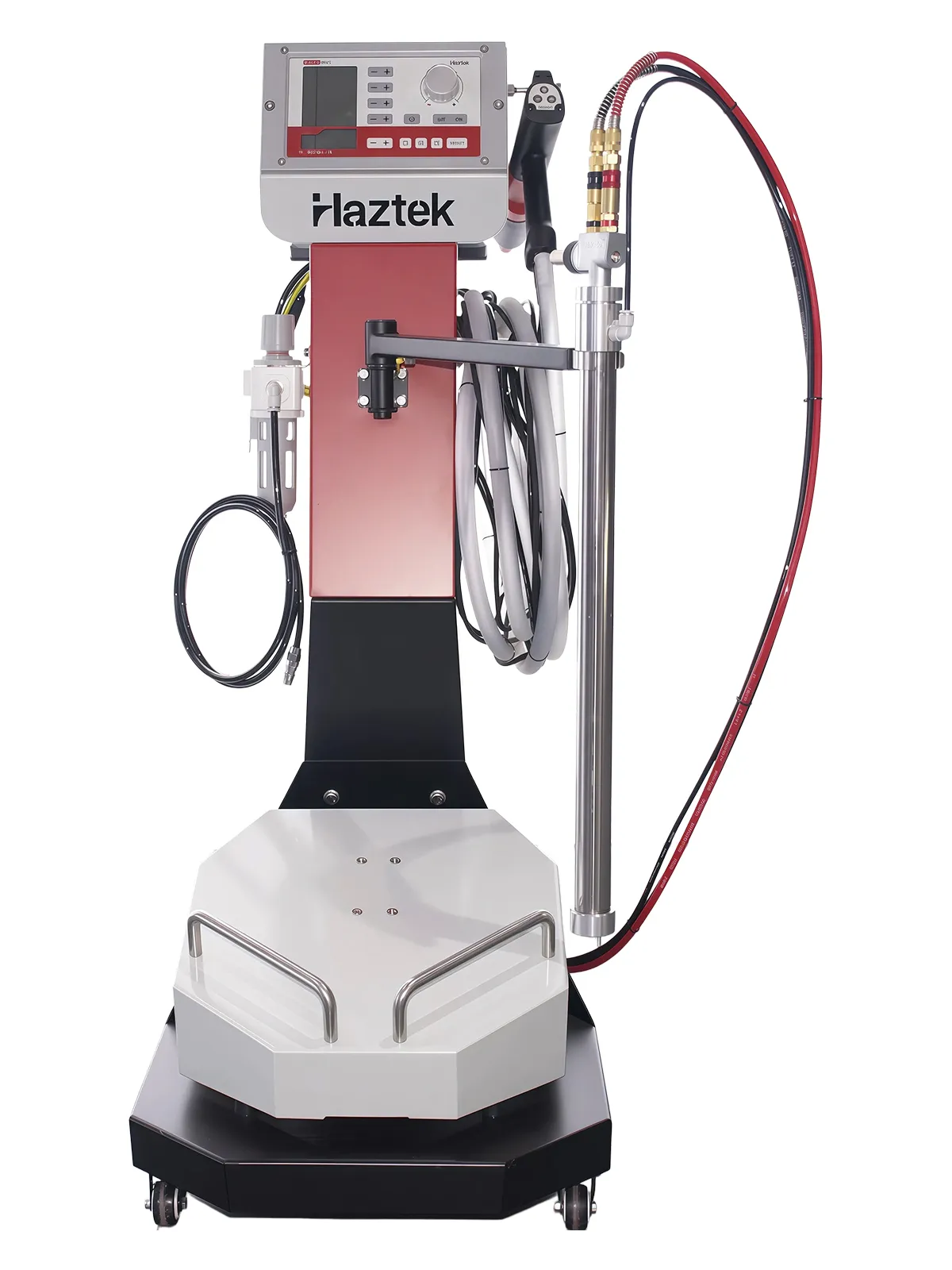

Ручная установка нанесения порошковой краски GC21FZ с вибростолом
Объём бака для порошковой краски 50 л
Выходное напряжение: 100 кВ
Входное давление 5,5–6 бар
Макс. подача порошка 520 г/мин
Ручная установка для порошковой окраски модели GC21FZ оснащена наклонным вибростолом вместо традиционного бака для порошка. Порошок подается напрямую из оригинальной тары, что значительно упрощает и ускоряет смену цвета. Насос прост в очистке и поддерживает флюидизацию порошка, что повышает равномерность распределения краски. Высоковольтное электростатическое притяжение осуществляет стабильный перенос порошка, а ручное распыление позволяет точно обрабатывать небольшие партии и изделия сложной формы. Данное оборудование для порошковой покраски широко используется при мелкосерийном производстве изделий и компонентов, подборе образцов и тестовой окраске.
Установка GC21FZ используется в составе автоматических линий порошковой окраски для ручной подкраски сложных изделий на завершающих этапах: декоративных фасадных панелей и корпусов прецизионных приборов. Благодаря поддержке CANBus данные процесса окраски могут синхронизироваться с общей системой мониторинга.
Разработка и испытания порошковых материалов
Данная установка для порошковой покраски широко применяется при испытаниях порошковых материалов, например, токопроводящих и металлических порошков. Центр управления электропитанием PCC точно контролирует электростатические параметры и предотвращает искровой пробой.

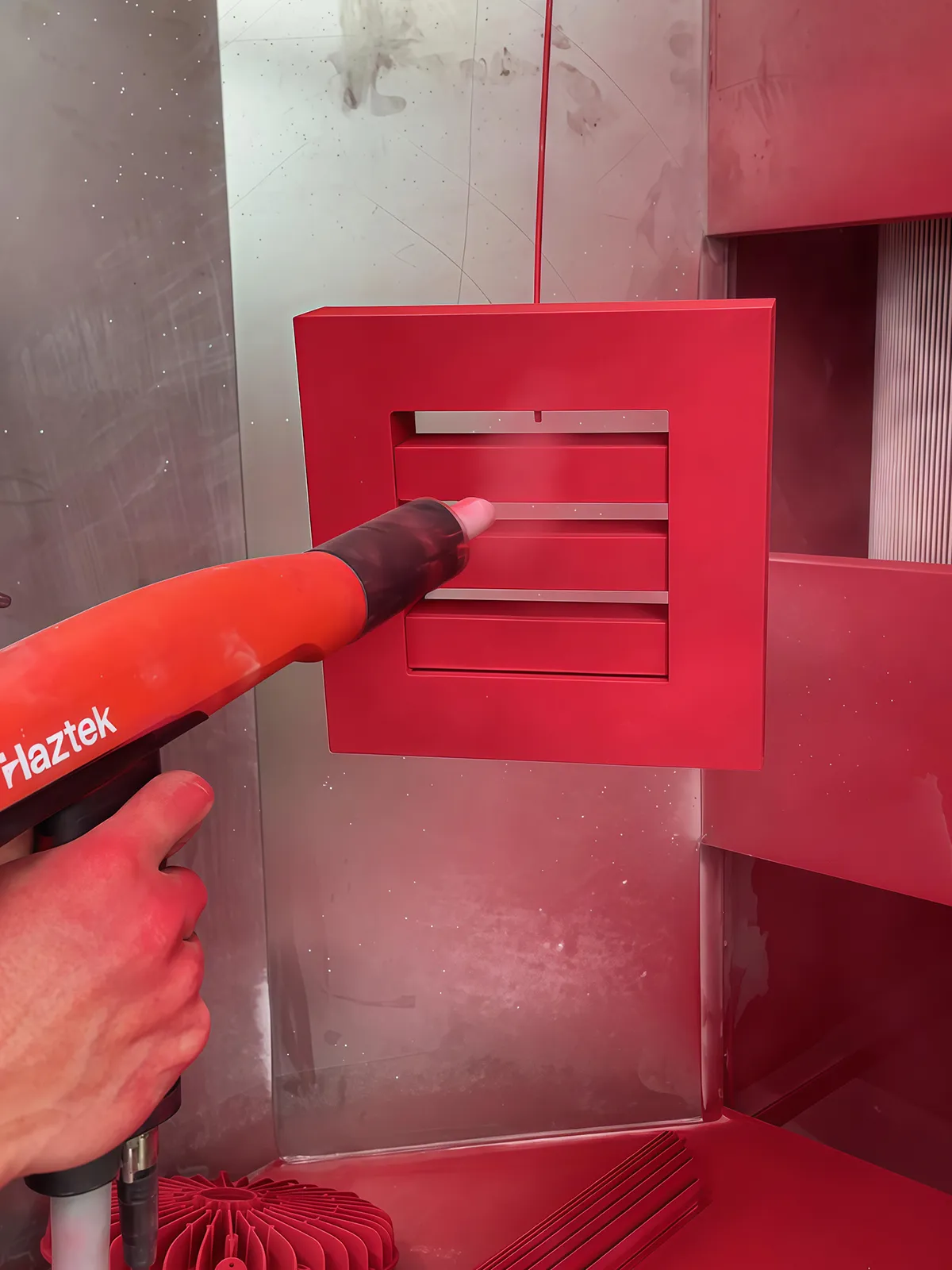

Порошковая окраска вентиляционных решёток

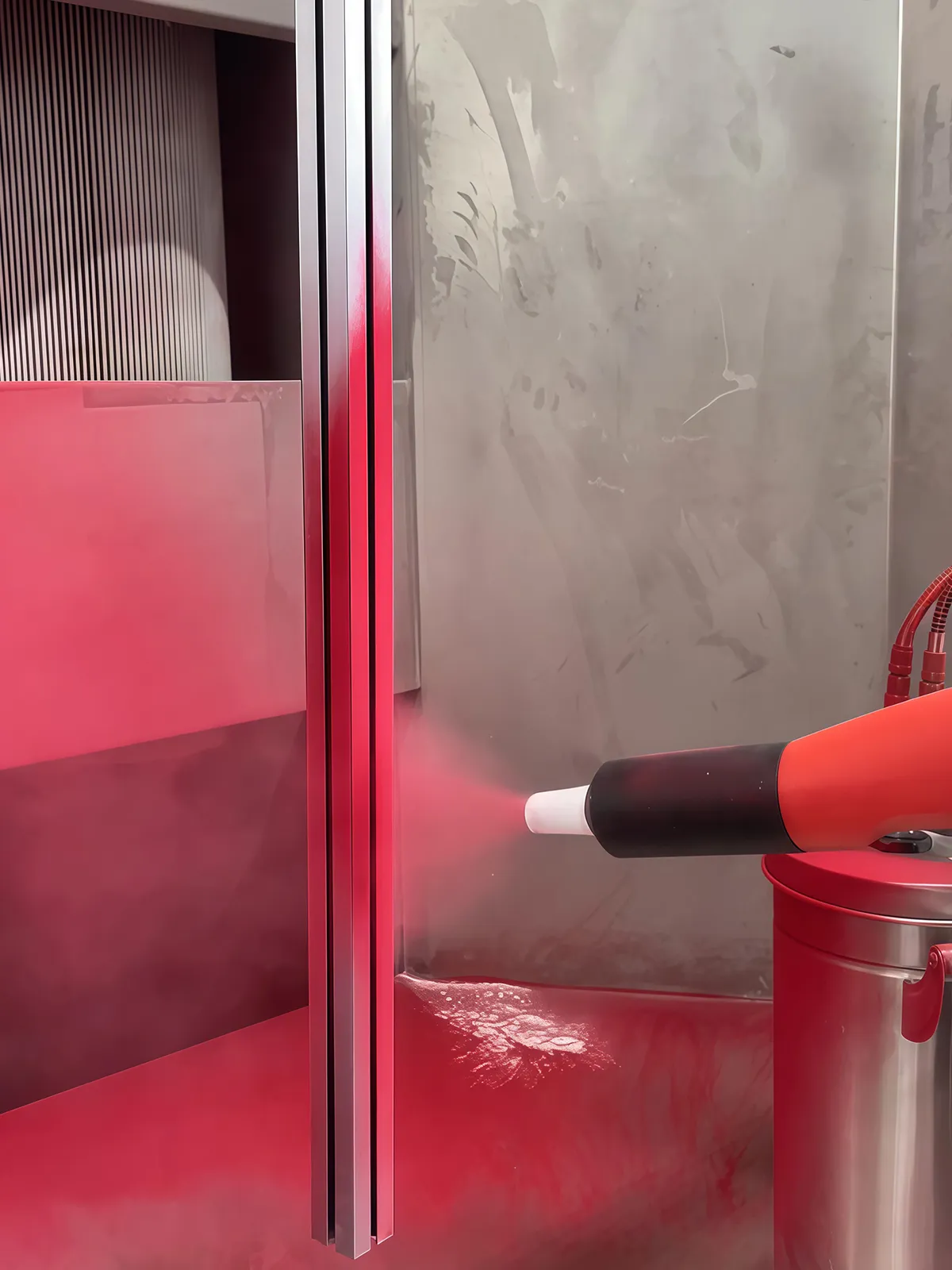

Порошковая окраска алюминиевых профилей

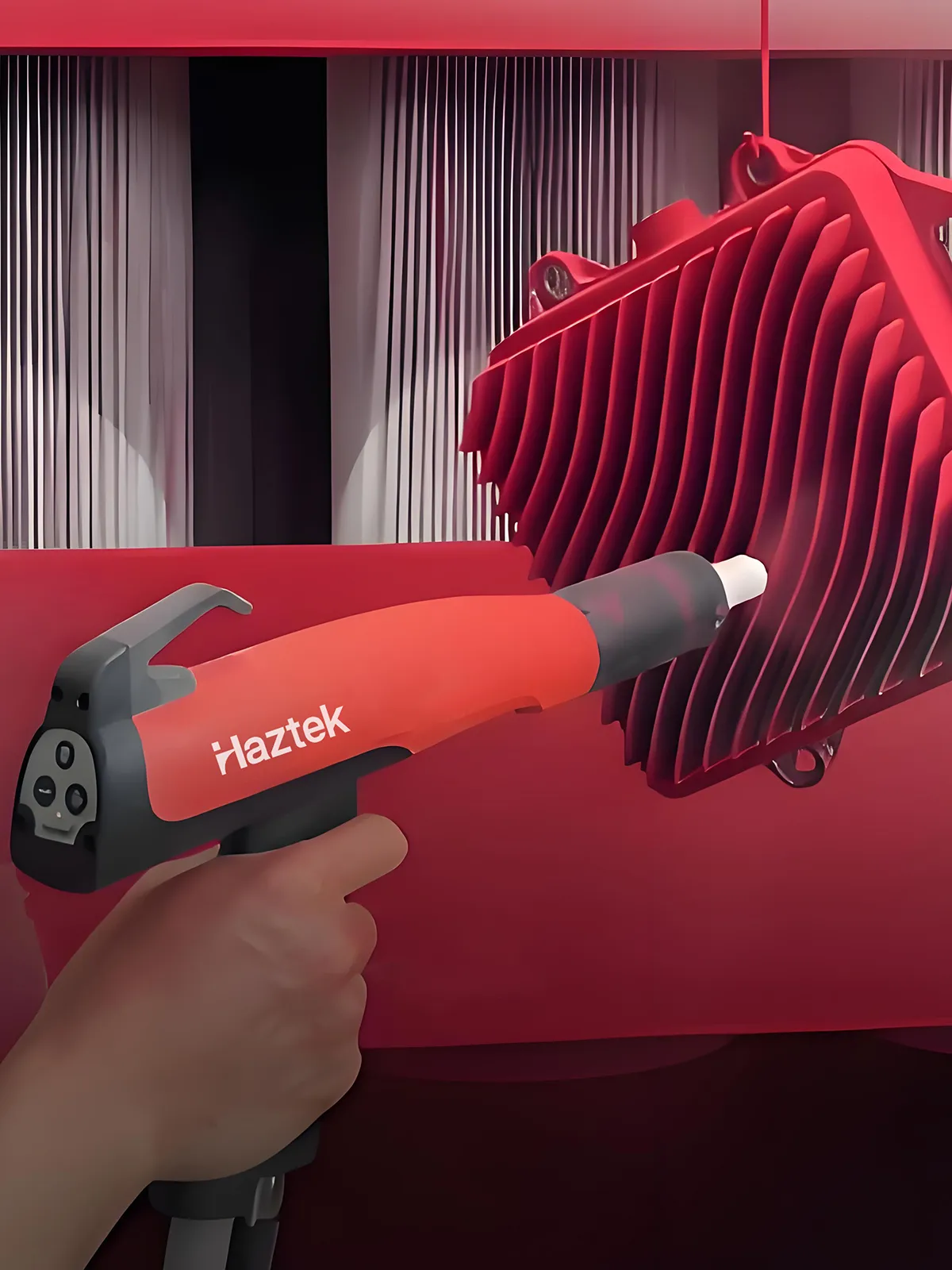

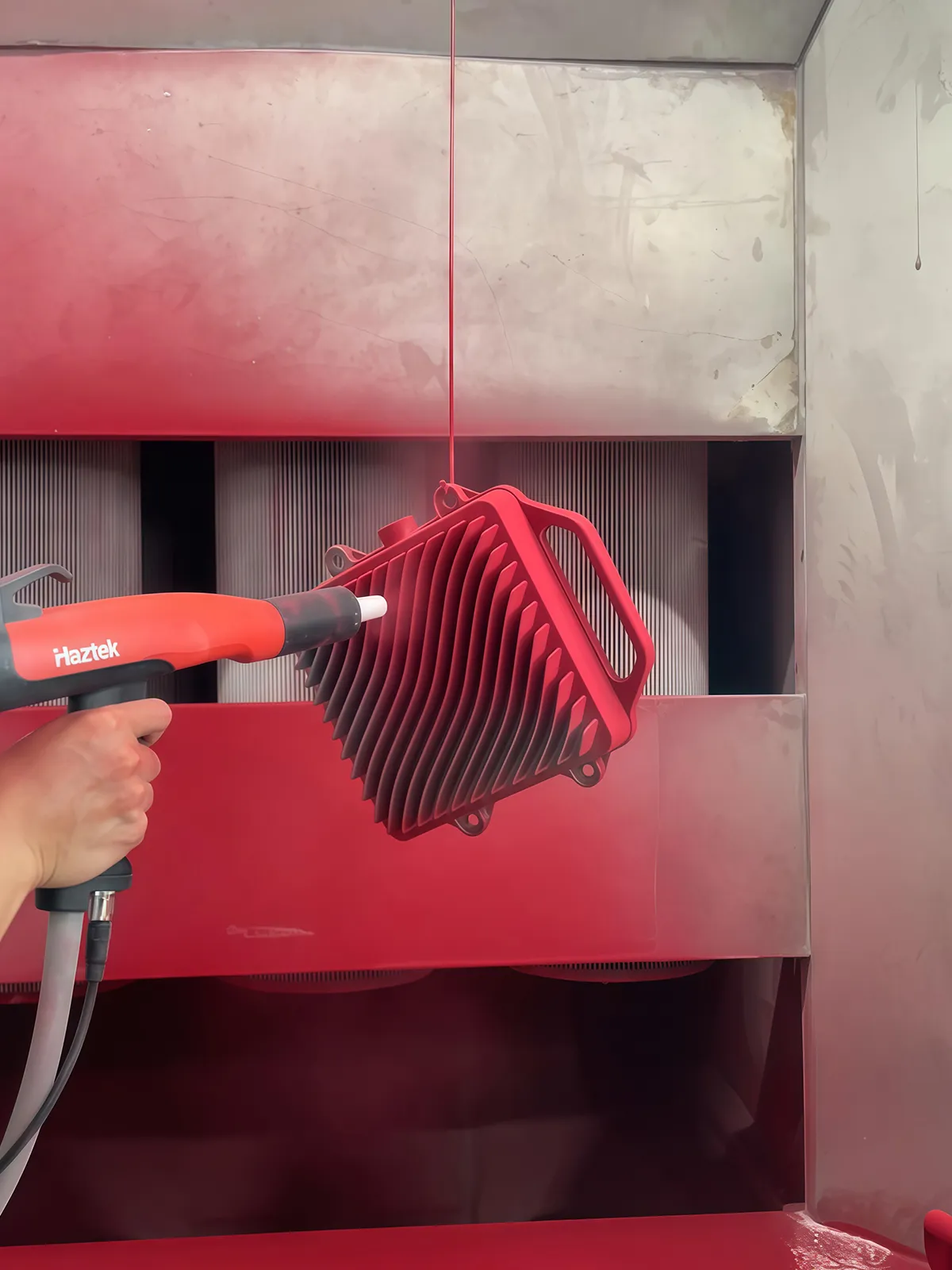

Порошковая окраска радиаторов
Технические характеристики
Стандартное входное напряжение
110–250 В AC
Макс. расход воздуха
8,5 Нм³/ч
Частота
50–60 Гц
Поддержка протокола CANBus
Да
Стандартное выходное напряжение (на пистолет)
12 В
Поддержка внешнего управления (система распознавания изделий)
Да
Стандартный выходной ток (на пистолет)
1,2 A
Поддержка металлических порошков
Да
Напряжение пистолета
100 кВ
Поддержка полиэфирных порошков
Да
Ток пистолета
100 мкА
Длина порошкового шланга
6 м
Полярность
Отрицательный электрод
Размер порошкового шланга
11 × 17 мм
Степень защиты
IP54
Материал шланга
POE с токопроводящей полосой
Температурный диапазон
от -40°C до 85°C
Макс. производительность
520 г/мин
Входное давление
5,5–6 бар
Потребляемая мощность двигателя
150 Вт
Компоненты
Основные компоненты установки для порошковой окраски GC21FZ: блок управления GC21, ручной пистолет-распылитель MG20, тележка, насос PPH40 для порошка, сопла и запасные части, порошковый шланг, регулятор давления и распределитель воздуха, стандартные фитинги для шланга.

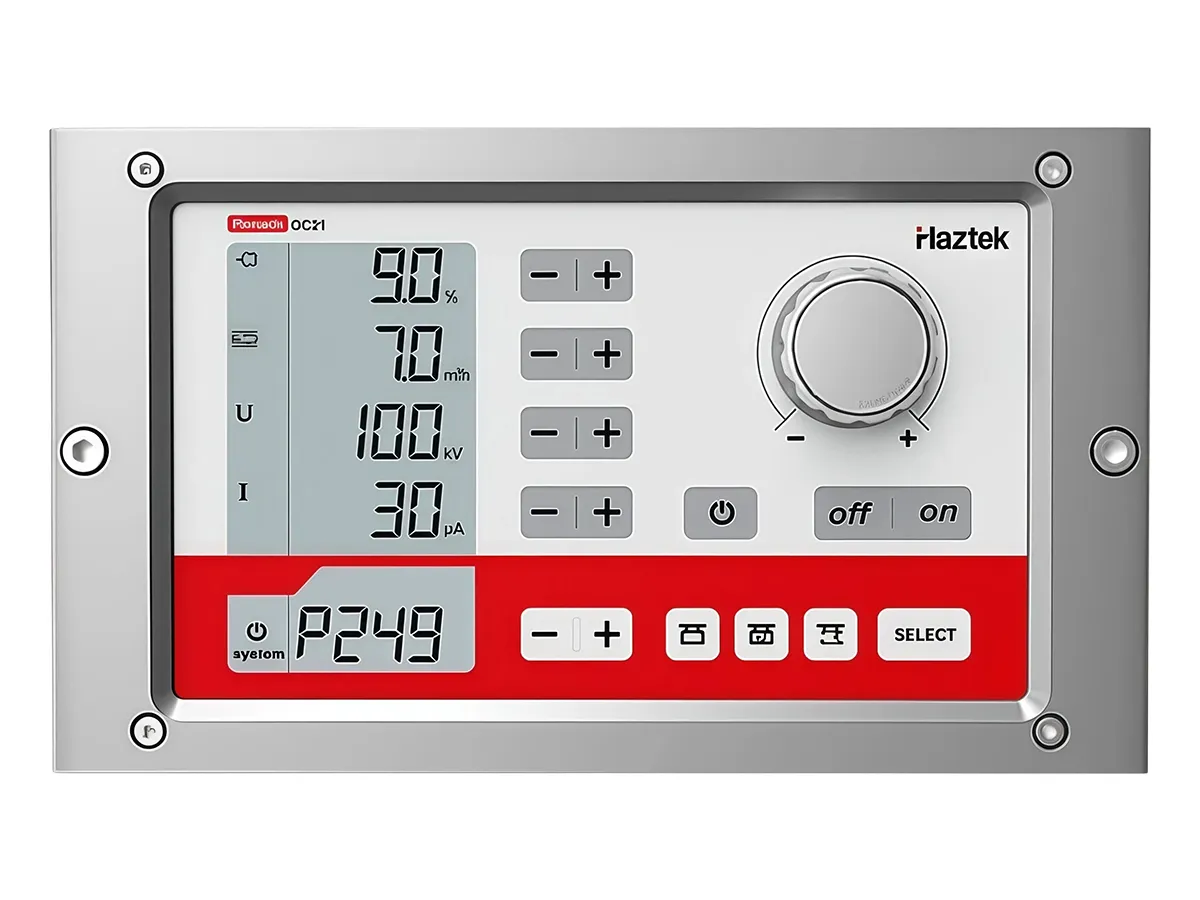

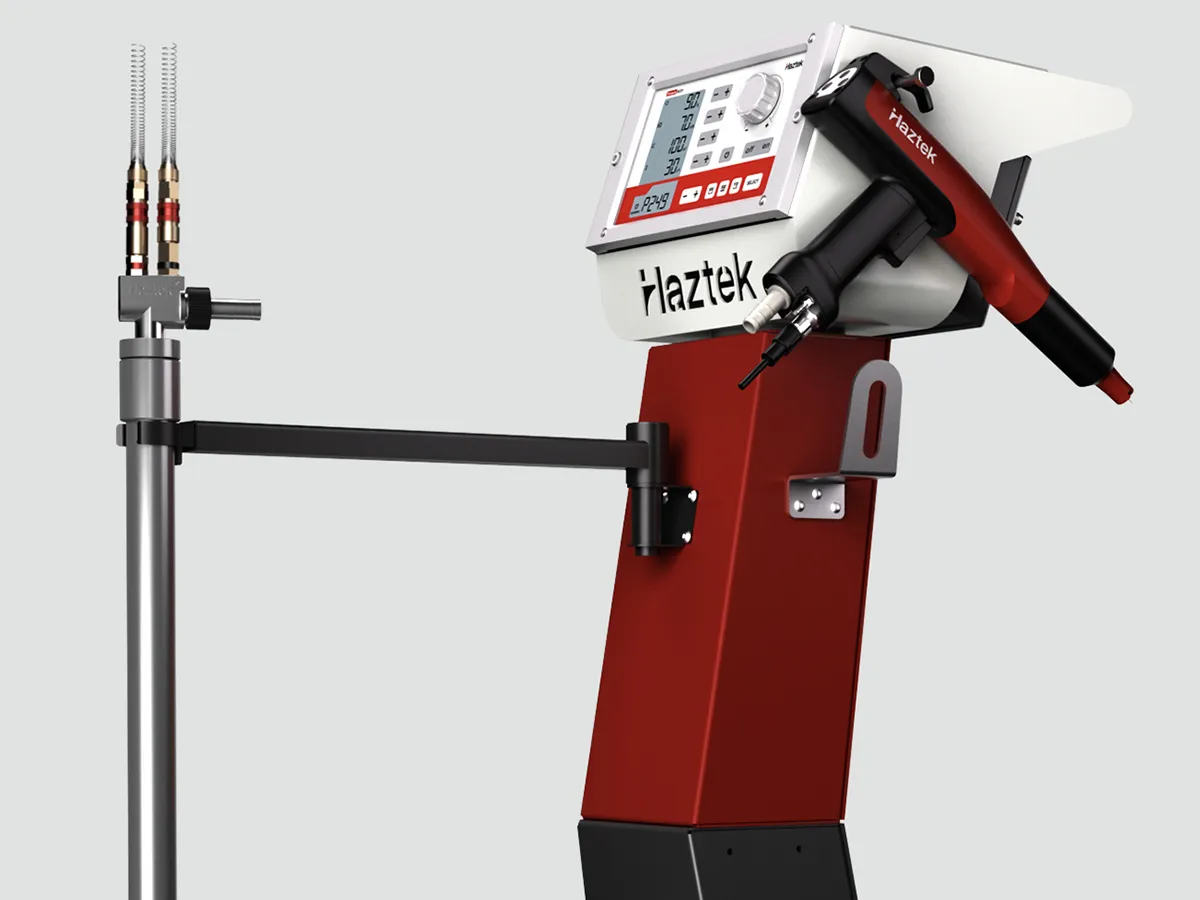

Блок управления
Блок управления оснащён цифровой системой управления клапанами и центром управления электропитанием PCC, благодаря чему он поддерживает стабильный расход воздуха и давление в процессе окрашивания. Точная регулировка тока зарядки (<10 µA) предотвращает перезаряд порошка и повышает стабильность и качество покрытия.
Контроллер GC21 позволяет создавать и хранить до 20 режимов работы, которые сохраняются автоматически.
Функция самодиагностики автоматически отслеживает рабочее состояние оборудования и своевременно уведомляет о возможных неисправностях.

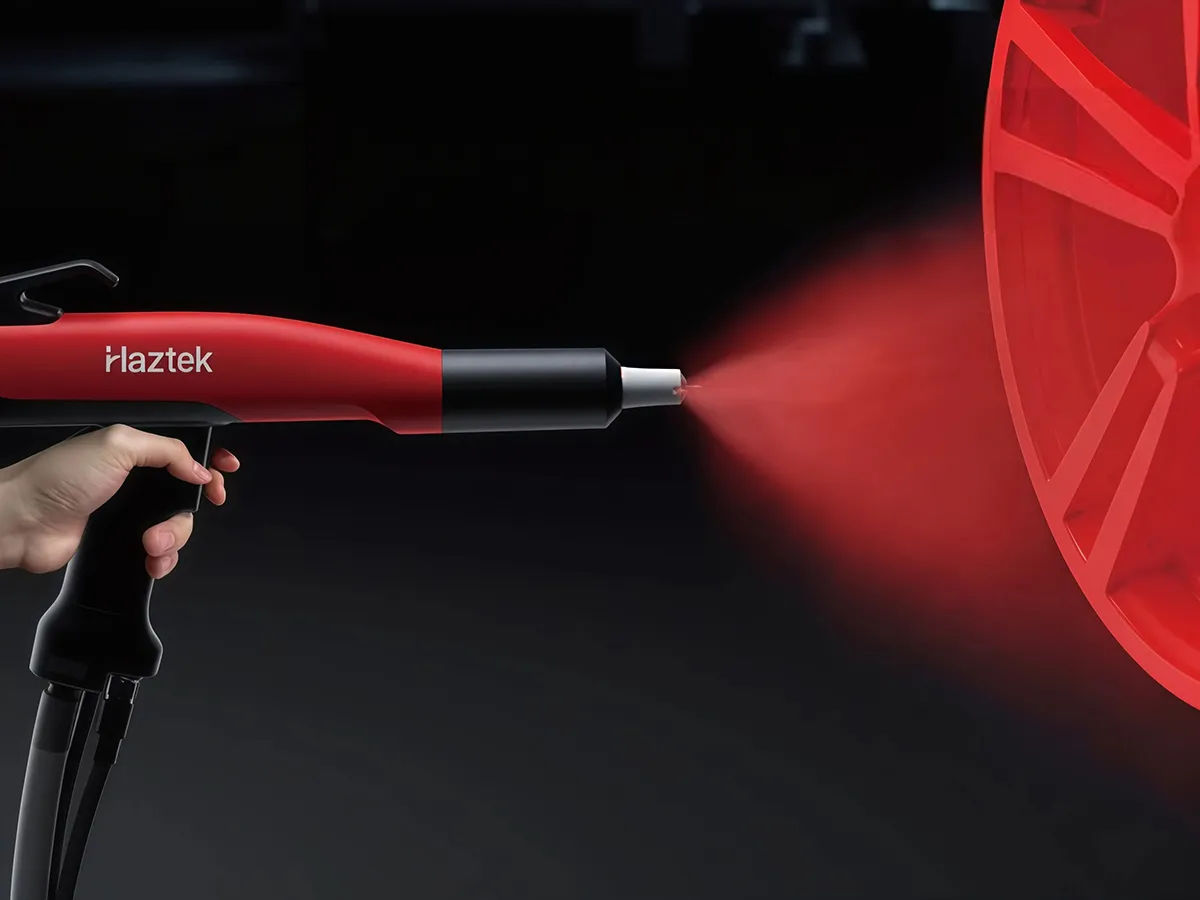

Ручной пистолет-распылитель MG20
Встроенный высокоэффективный преобразователь напряжения обеспечивает 100 кВ для заряда порошка, повышая стабильность выхода и качество нанесения покрытия. Пистолет позволяет эффективно наносить покрытие на сложные поверхности и детали со сложной геометрией, где обычно возникают трудности с равномерным осаждением порошка. Износостойкая конструкция и тщательно подобранные материалы способствуют снижению затрат на обслуживание.
Пистолет-распылитель MG20 эргономичен и весит всего 510 г, отличаясь при этом высокой прочностью. Улучшенный угол распыления и конструкция рукоятки снижают утомляемость оператора при длительной работе. Внешний модуль дистанционного управления позволяет удобно регулировать параметры окрашивания, а переключение между предустановленными программами выполняется двойным нажатием на спусковое устройство.
Насос для порошковой краски PPH40
Насос PPH40 позволяет быстро сменять цвет и ускорять процесс очистки. Он разработан для простого подключения и запуска без дополнительной наладки, что упрощает установку, эксплуатацию и обслуживание установки для порошковой окраски. Конструкция с быстросъёмным подключением порошкового шланга облегчает его демонтаж и повторное подключение при очистке. Трубка Вентури изготовлена из высококачественного антиадгезионного материала и оснащена быстросъёмным соединением для подачи сжатого воздуха.
Насос осуществляет равномерную подачу и эффективное распыление порошка с производительностью до 520 г/мин в зависимости от конфигурации системы и типа порошка.

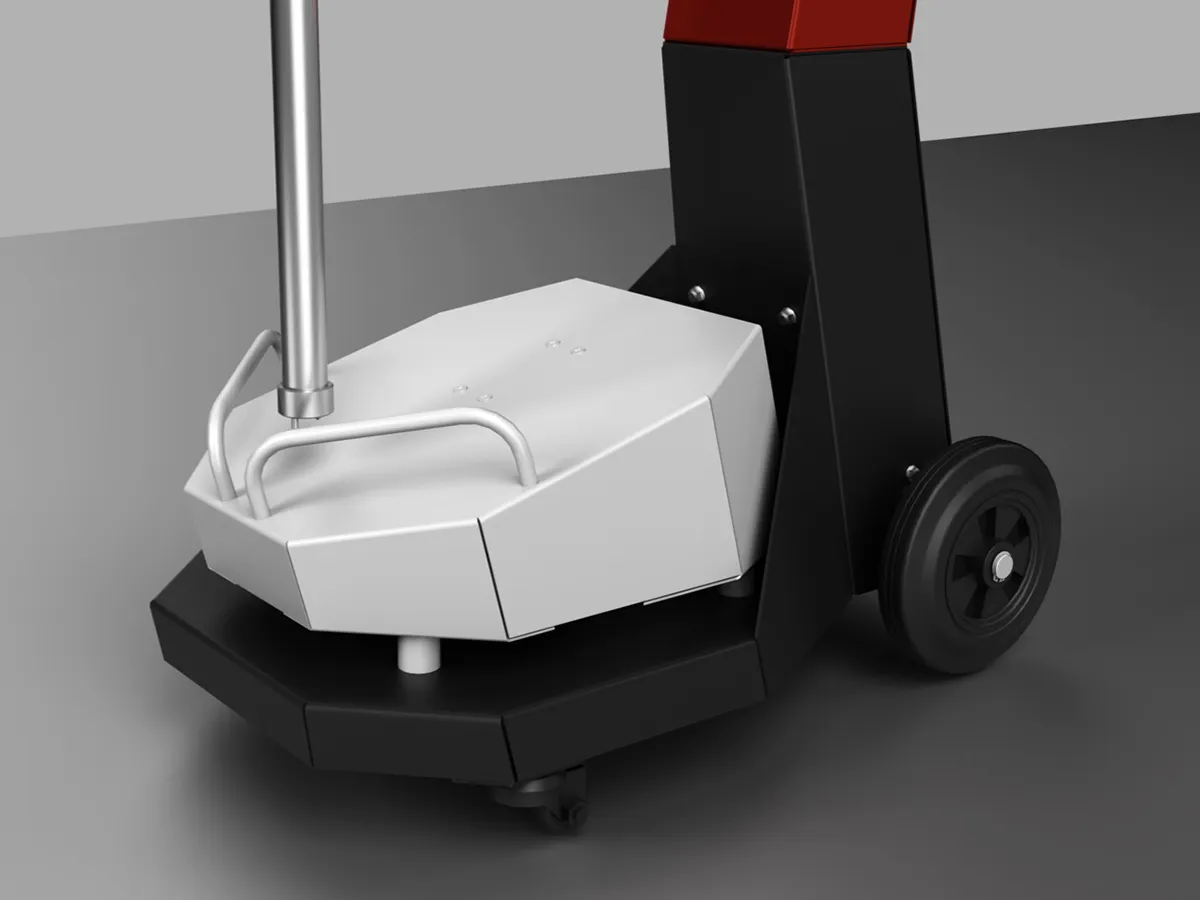

Вибрационный стол
Вибростол создает высокочастотную вибрацию для удержания порошка во взвешенном состоянии, снижения трения между частицами и разрушения слипшихся комков, улучшая текучесть. Забор порошка напрямую из оригинальной упаковки исключает необходимость замены или чистки бака при каждой смене цвета.
