Автоматический возвратно-поступательный манипулятор для порошковой окраски GC20A
Выходное напряжение: 100 кВ
Входное давление 5,5–6 бар
Макс. подача порошка 420 г/мин
Автоматический робот-манипулятор GC20A оснащён системой управления окраской CoatPilot®, которая осуществляет интеллектуальную координацию нескольких групп распылителей. Данный манипулятор разработан для повышения безопасности производственных процессов и экономии краски, а также имеет открытые интерфейсы связи. Он широко используется в качестве ключевого модуля в современных интеллектуальных линиях порошковой окраски.
Поддержка внешнего управления (система распознавания изделий)
Да
Макс. номинальный выходной ток (на пистолет)
1,2 A
Поддержка металлических порошков
Да
Напряжение пистолета
100 кВ
Поддержка полиэфирных порошков
Да
Ток пистолета
100 мкА
Длина порошкового шланга
16 м / 20 м, возможна индивидуальная конфигурация
Полярность
Отрицательный электрод
Размер порошкового шланга
11 × 17 мм / 12 × 18 мм (опционально)
Степень защиты
IP54
Материал шланга
POE с токопроводящей полосой
Температурный диапазон
от -40°C до 85°C
Макс. производительность
420 г/мин
Входное давление
5,5–6,5 бар
-
-
Компоненты

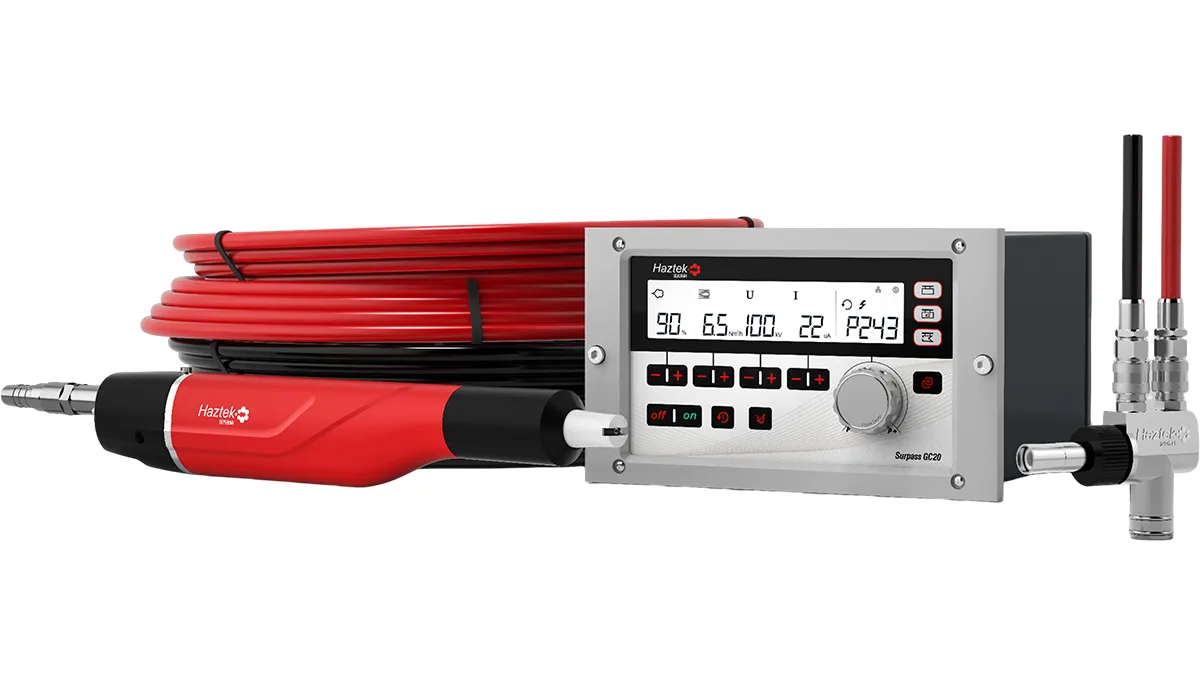

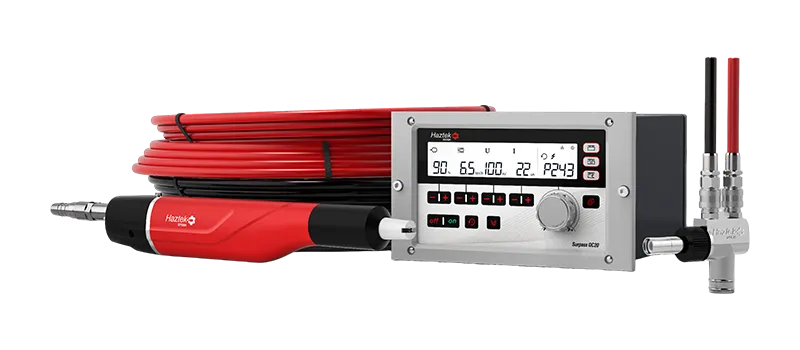

Основные компоненты автоматического манипулятора для порошковой окраски GC20A: блок управления GC20A, ручной пистолет электростатического распылителя AG20, насос PPH40 для порошка, сопла и запасные части, система управления, пылезащищённый электрический шкаф (IP54).

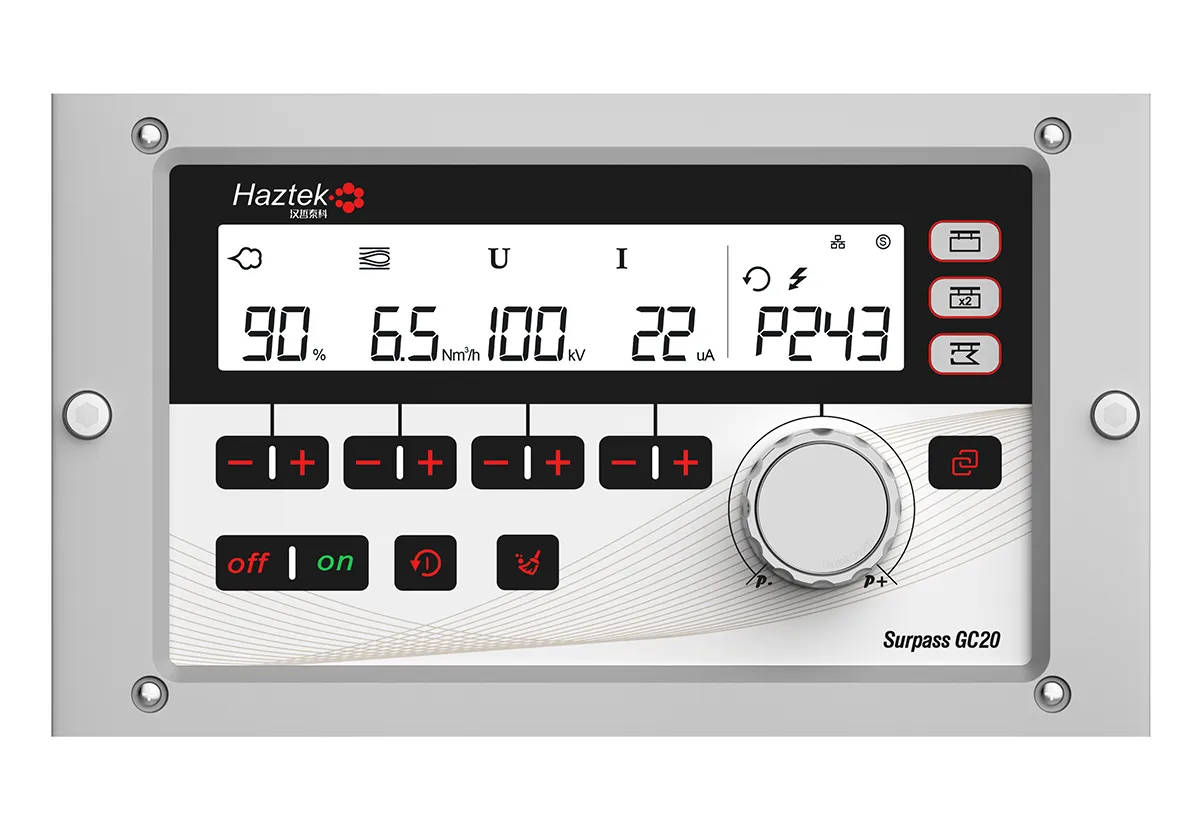

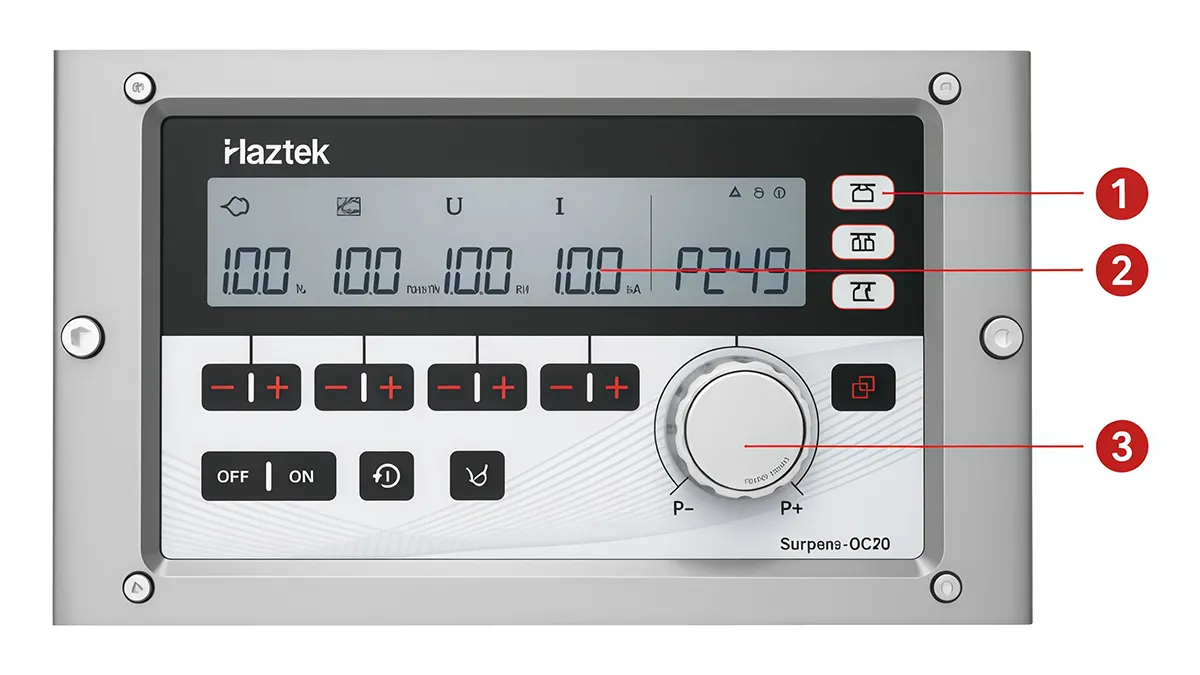

1 – Выбор стандартных программ: три стандартные программы для окраски новых деталей, деталей со сложной геометрией и труднодоступными зонами.
2 – Удобное управление: сенсорный экран удобен в эксплуатации и совместно с бесступенчатым регулятором позволяет быстро выбирать параметры окраски.
3 – Настройка в реальном времени: регулятор параметров поддерживает настройку в режиме реального времени.
Преимущества
Точная подача порошка: цифровой контроллер клапанов DVC точно регулирует подачу порошка, повышая качество покрытия. Центр управления электропитанием PCC помогает поддерживать стабильный расход воздуха и давление в процессе окрашивания. Точная регулировка тока зарядки (<10 µA) предотвращает перезаряд порошка и повышает стабильность и качество покрытия.
Сохранение режимов работы: поддерживает и автоматически сохраняет до 20 режимов окраски для повторного использования.
Сетевые возможности: оснащён модулем связи CANopen и EDS-файлом, поддерживает расширение и интеграцию оборудования.
Самодиагностика и очистка в одно нажатие: система имеет функцию самодиагностики и очистки. Она автоматически определяет состояние работы, выявляет неисправности, что упрощает обслуживание и очистку распылителя.
Характеристики
Параметр
Значение
Номинальное входное напряжение
100–240 В AC
Частота
50–60 Гц
Номинальное выходное напряжение (на пистолет)
12 В
Макс. номинальный выходной ток (на пистолет)
1,2 A
Степень защиты
IP54
Температурный диапазон
от -40°C до 85°C
Входное давление
5,5–6,5 бар
Макс. расход воздуха
8,5 Нм³/ч

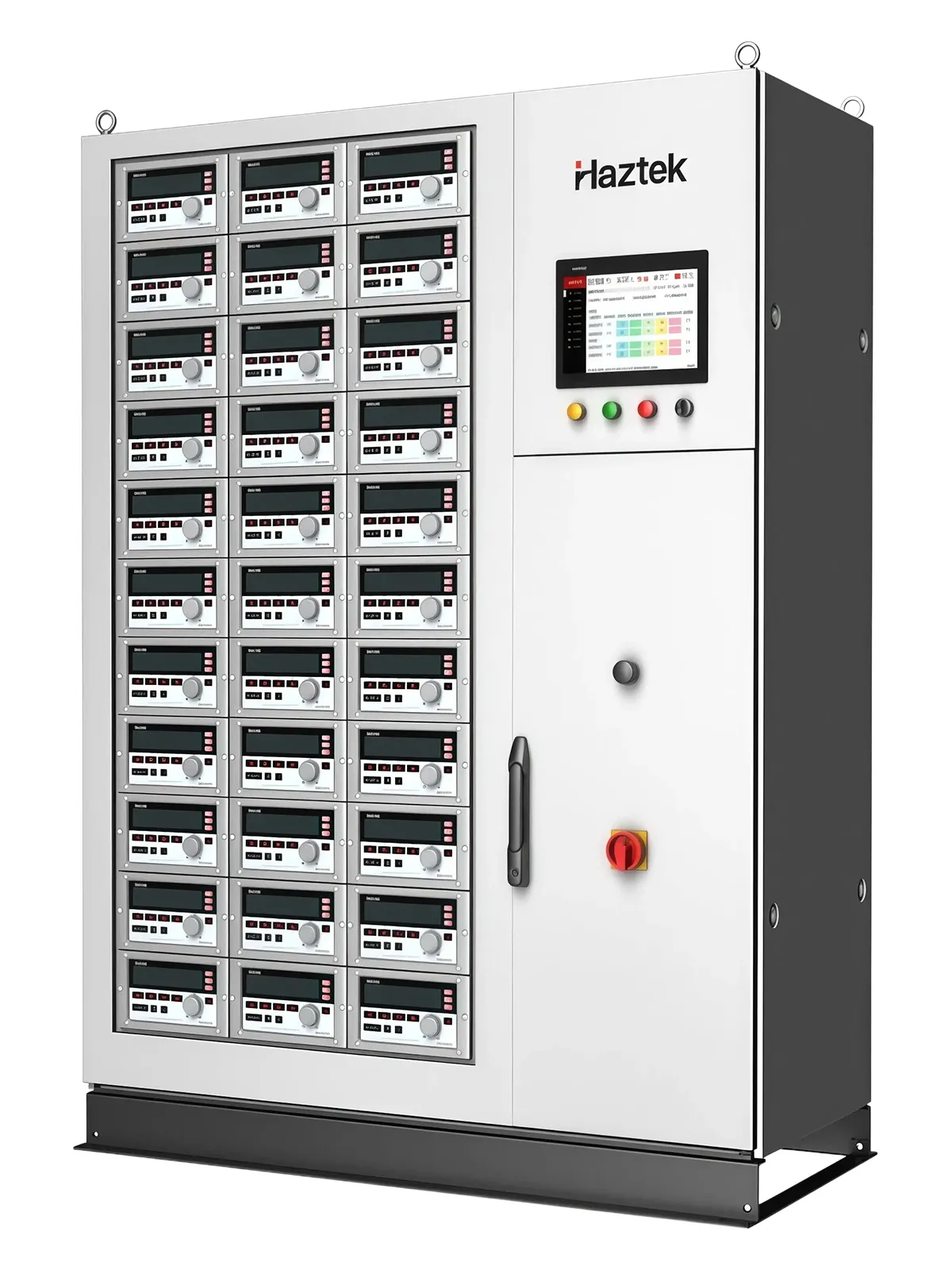

Пылезащищённый электрический шкаф
Пылезащищённый электрошкаф выполнен с многоуровневой системой герметизации, которая включает силиконовые уплотнения и герметичные соединения, обеспечивая защиту класса IP54. Шкаф надежно защищен от попадания пыли, влаги и коррозионных веществ, поэтому отлично подходит для работы в сложных промышленных условиях.

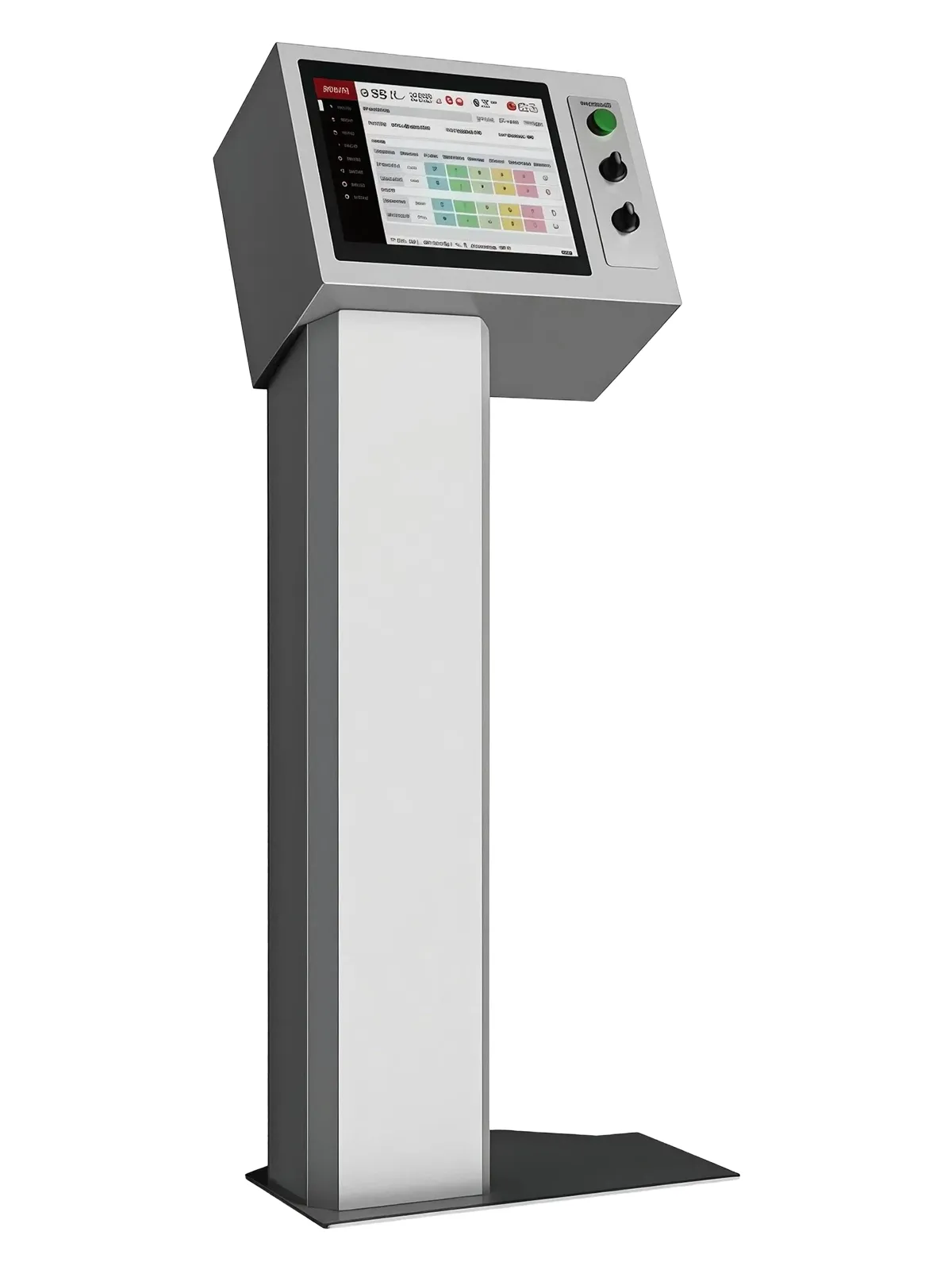

Система управления окраской CoatPilot
Контроллеры GC20NA-C и GC20A могут быть расширены системой CoatPilot для централизованного управления группами распылителей.
Преимущества
Простое управление сложными процессами: единая централизованная система управления параметрами позволяет быстро применять технологические параметры для широкого спектра изделий. Это повышает эффективность переналадки оборудования и сохранение качества продукции.
Удобный контроль процессов: 12-дюймовый мультисенсорный дисплей разработан для удобного управления всем процессом окраски. Интуитивный интерфейс, наглядные пиктограммы и понятное отображение текущих настроек позволяют оператору контролировать состояние оборудования.
Открытая интеграция: система CoatPilot разработана для удобной интеграции с внешними программными и производственными системами, в том числе через API корпоративных систем ERP, MES и других сторонних решений. Это облегчает создание эффективной и взаимосвязанной автоматизированной производственной среды.

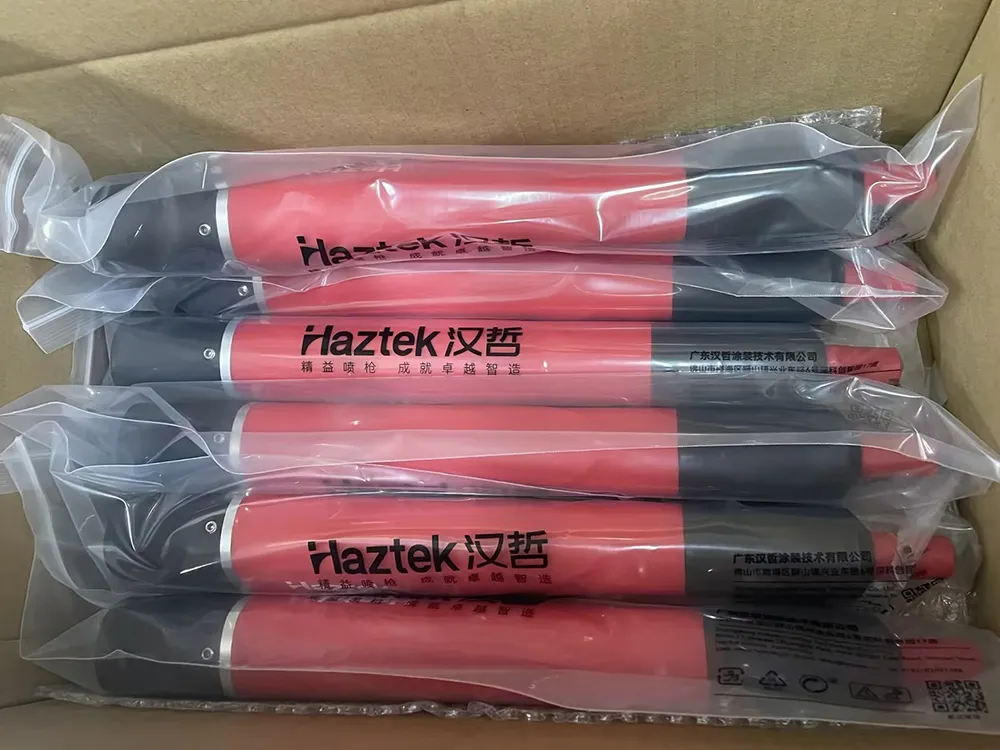

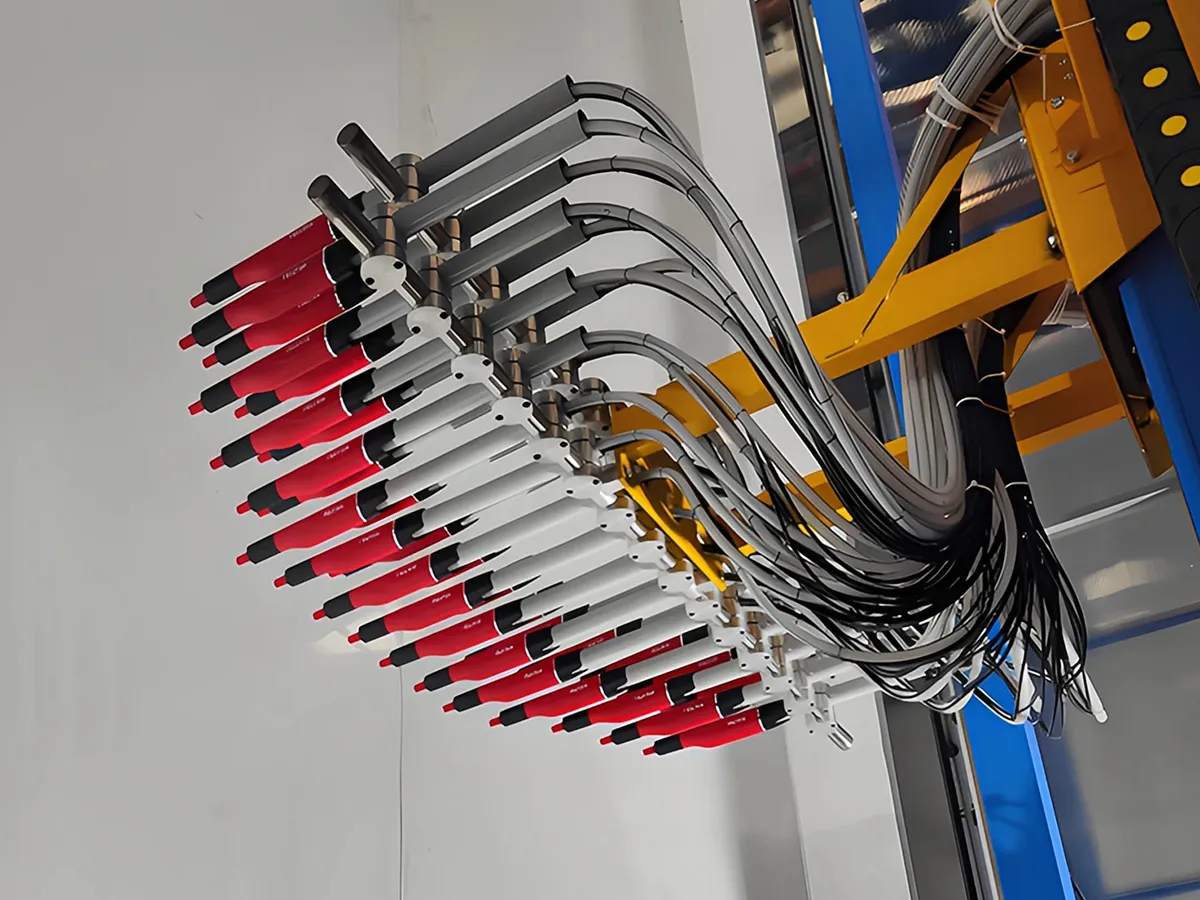

Автоматический пистолет-распылитель AG20
Встроенный высокоэффективный преобразователь напряжения обеспечивает 100 кВ для заряда порошка, повышая качество нанесения покрытия. Данный распылитель подходит для распыления большинства стандартных типов порошковых материалов и оснащён уникальной трёхступенчатой системой подачи воздуха, которая в непрерывном режиме очищает электроды и предотвращает накопление порошка.
Пистолет для распыления AG20 создаёт надёжное и равномерное покрытие плоских поверхностей, углублений и сложных форм благодаря модульной конструкции, а также точному контролю напряжения и тока.
Доступны два варианта установки

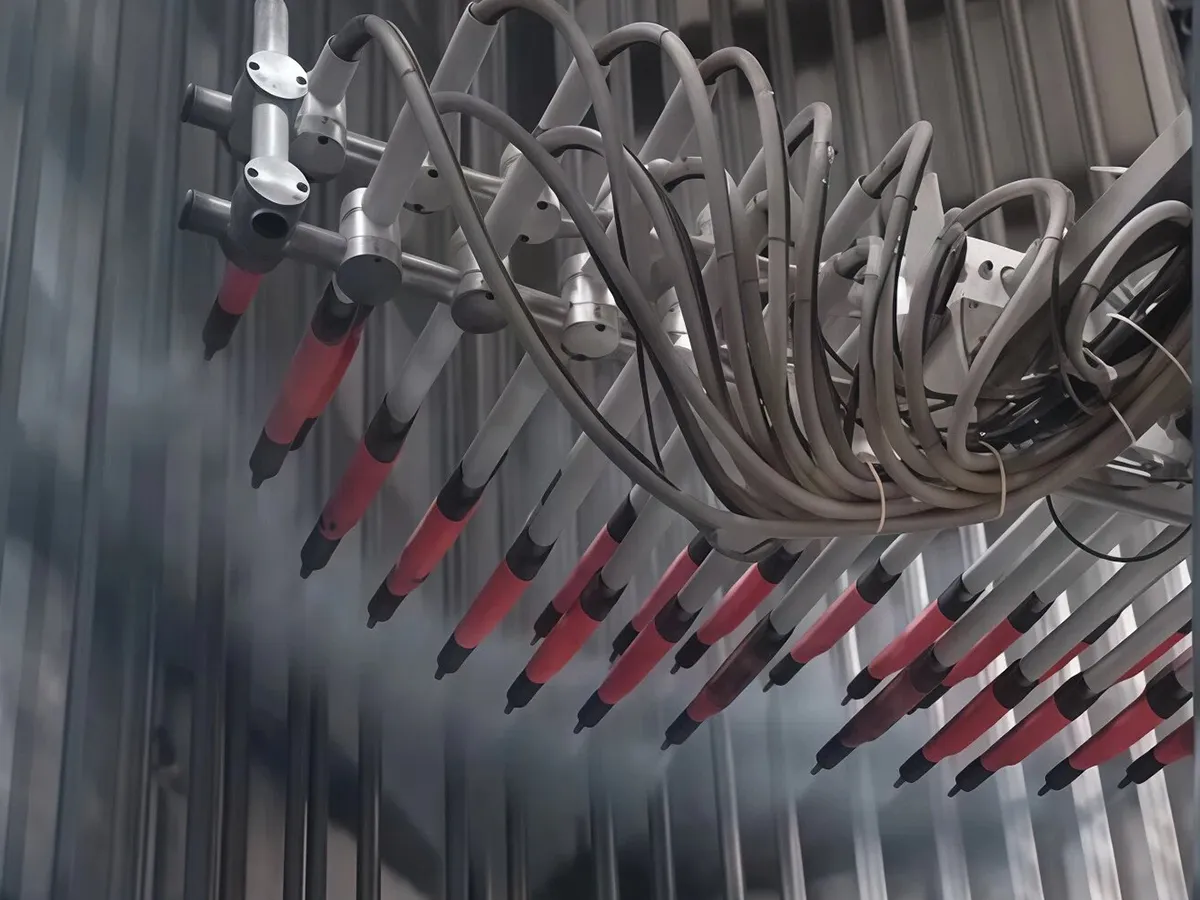

С защищённым кабельным каналом
Кабель заключён внутри трубчатой конструкции, что повышает герметичность. Такая конструкция снижает накопление пыли и минимизирует старение компонентов.
Базовый монтаж
Прост в установке, лёгкий в обслуживании и экономичный.

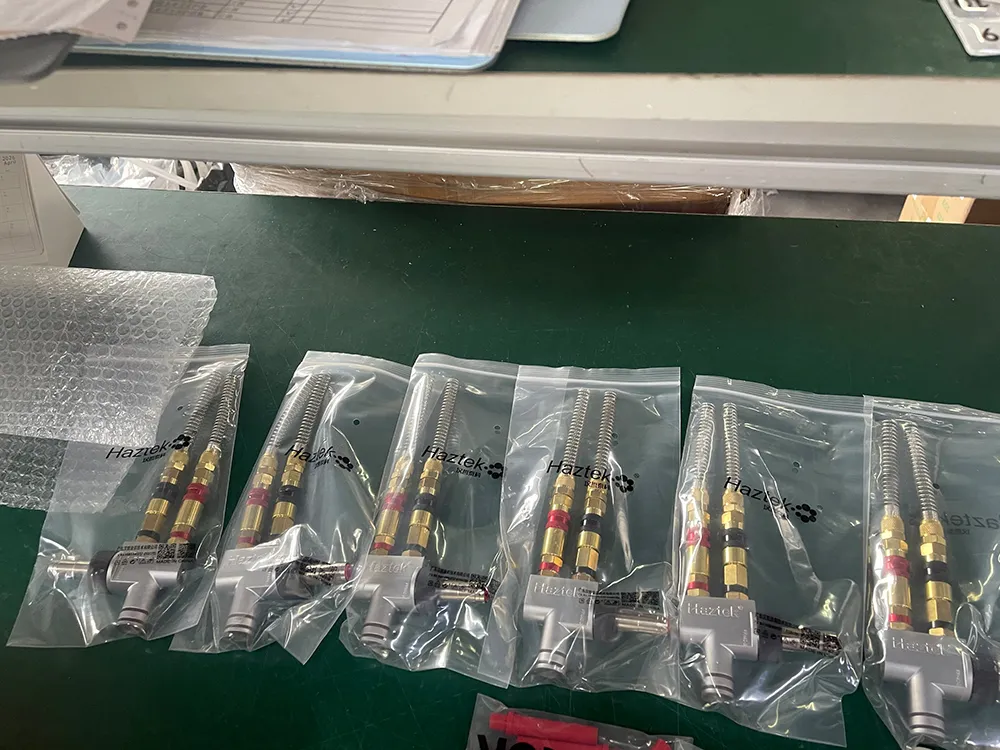

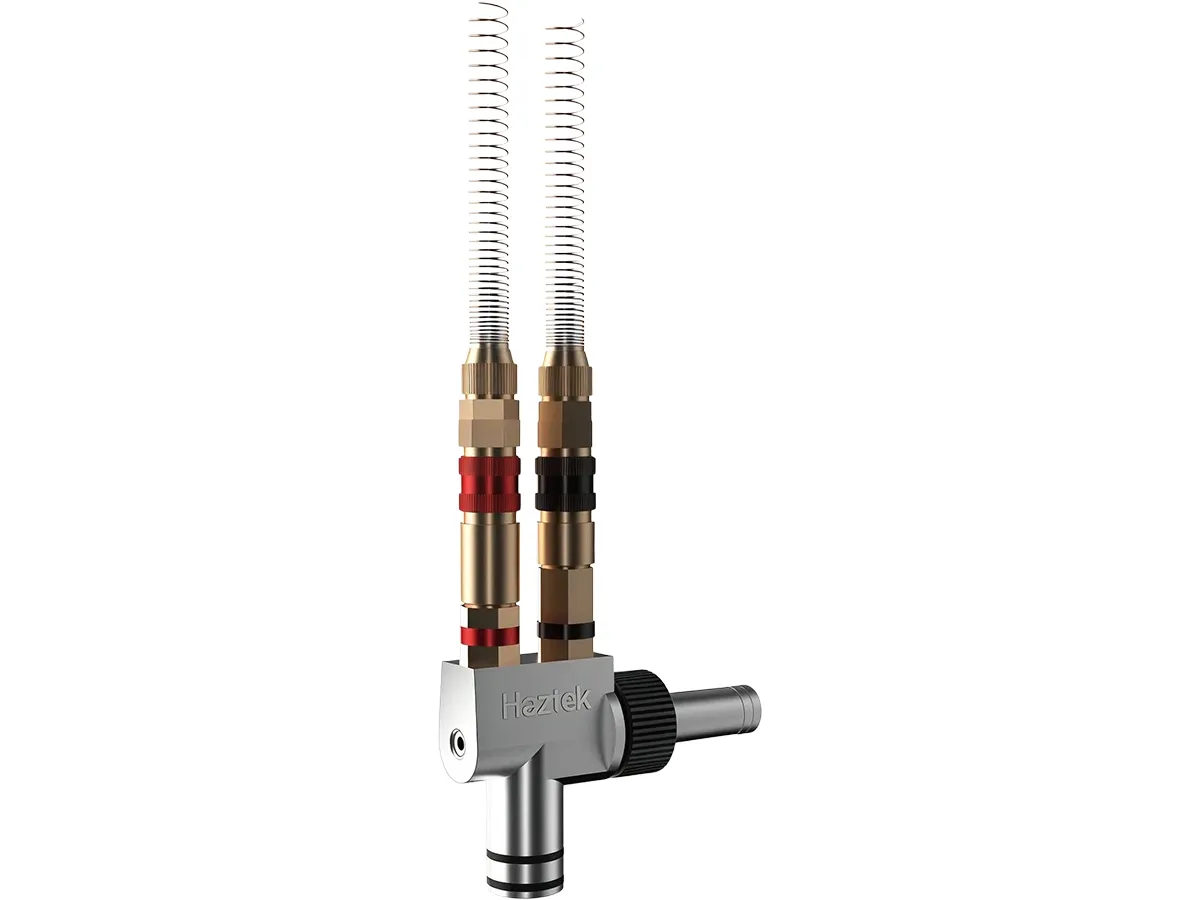

Порошковый насос PPH40
Насос PPH40 позволяет быстро сменять цвет и ускорять процесс очистки, он прост в очистке и поддерживает флюидизацию порошка, что повышает равномерность распределения краски. Разработан для простого подключения и запуска без дополнительной наладки, упрощая установку, эксплуатацию и обслуживание манипулятора для порошковой окраски.
Трубка Вентури изготовлена из высококачественного антиадгезионного материала и оснащена быстросъёмным соединением для подачи сжатого воздуха. Насос осуществляет равномерную подачу и эффективное распыление порошка с производительностью до 520 г/мин в зависимости от конфигурации системы и типа порошка.
